Что такое токарная обработка на станках с ЧПУ?
Токарная обработка на станках с числовым программным управлением — это современный способ металлообработки, при котором заготовка вращается, а режущий инструмент снимает слой металла до получения нужной формы. Вся работа выполняется автоматически по заранее заданной программе, что позволяет получать детали с высокой точностью и стабильным качеством. Такой подход особенно востребован при серийном изготовлении и сложной геометрии готовых изделий.
Принцип работы и отличие от ручных станков
Главное отличие ЧПУ-станков — автоматизация. Оператор задаёт программу, а дальнейшие операции контролируются системой управления, основанной на G-кодах. Программа управляет вращением шпинделя, перемещением резцов и скоростью подачи. В отличие от ручного точения, где многое зависит от опыта мастера, ЧПУ обеспечивает повторяемость и исключает человеческий фактор, что особенно важно при больших партиях деталей.
Ключевые преимущества токарной обработки с ЧПУ
Токарные центры с числовым управлением стали стандартом современной металлообработки благодаря сочетанию точности, скорости и гибкости. Они позволяют производить детали быстрее, безопаснее и с минимальным количеством брака, что особенно важно для промышленного производства.
Бескомпромиссная точность и повторяемость
Одним из главных преимуществ является высокая точность — допуски могут достигать ±0,002 мм. Это позволяет получать идентичные детали независимо от объема партии: первая и тысячная деталь будут полностью совпадать по параметрам. Такая стабильность критична для машиностроения, авиации и других отраслей, где отклонения недопустимы.
Экономическая эффективность и скорость
Автоматизация сокращает время обработки и уменьшает затраты на ручной труд. Переналадка оборудования происходит быстро — достаточно изменить программу, а не перестраивать весь процесс. Благодаря этому ЧПУ идеально подходит как для серийного производства, так и для изготовления небольших партий.
Сложная геометрия и гибкость
Современные токарные центры позволяют изготавливать детали сложной формы: криволинейные профили, многозаходные резьбы, фасонные поверхности. То, что раньше требовало нескольких операций и станков, сегодня выполняется за один цикл, что снижает вероятность ошибок и ускоряет производство.
Повышенная безопасность производства
Закрытые рабочие зоны, датчики контроля и автоматическая работа инструмента делают процесс безопаснее для оператора. Человеческое участие минимально, а риск травм и ошибок значительно ниже по сравнению с традиционными станками.
Технологические возможности современных токарных центров
Современные ЧПУ-станки давно вышли за рамки обычного точения. Они объединяют несколько видов обработки, что позволяет выполнять сложные операции без переустановки детали и сокращать производственный цикл.

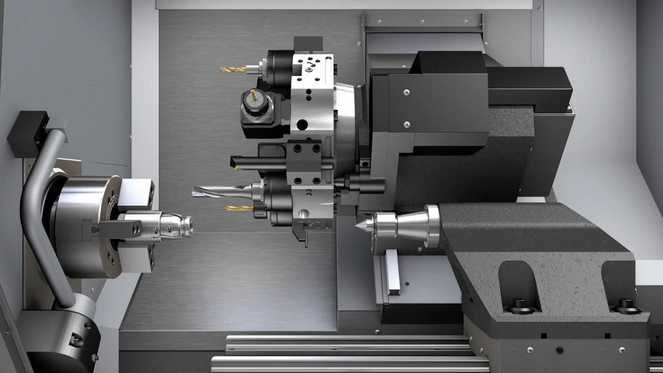

Приводной инструмент и ось C
Наличие приводного инструмента позволяет выполнять фрезерование, сверление, создание пазов и лысок прямо на токарном станке. Ось C обеспечивает точное позиционирование заготовки, благодаря чему дополнительные операции выполняются за одну установку, повышая точность и экономя время.
Швейцарский тип точения (Swiss-type)
Swiss-type станки используются для длинных и тонких деталей, где важна стабильная поддержка заготовки. Контршпиндель позволяет обрабатывать изделие с двух сторон за один цикл, что значительно ускоряет производство и повышает точность при работе с мелкими элементами.
Процесс токарной обработки: от чертежа до готовой детали
Производство на ЧПУ строится поэтапно — от проектирования до финального контроля. Такой подход позволяет заранее исключить ошибки и обеспечить стабильное качество готовой продукции.
Этап 1: Проектирование в CAD/CAM
Работа начинается с создания 2D или 3D модели детали. Затем модель переводится в управляющую программу, которая определяет траекторию инструмента, режимы резания и последовательность операций. Это позволяет заранее оптимизировать процесс и сократить время обработки одной детали.
Этап 2: Настройка станка и выбор параметров
Перед запуском задаются ключевые параметры: скорость вращения шпинделя (RPM), скорость подачи инструмента и глубина съёма материала. Правильный подбор режимов влияет на качество поверхности, ресурс инструмента и общую производительность обработки.
Этап 3: Обработка и контроль качества
После запуска выполняются черновые и чистовые проходы. По завершении оператор проверяет размеры детали измерительным инструментом, чтобы убедиться в соответствии требованиям чертежа и техническому заданию.
Виды выполняемых операций
Токарная обработка включает широкий набор операций, позволяющих изготавливать как простые, так и сложные детали без смены оборудования.
Наружная обработка
К основным операциям относятся обточка, нарезание резьбы, прорезание канавок и отрезка детали. Эти процессы формируют внешний профиль изделия и обеспечивают точную геометрию поверхности.
Внутренняя обработка
Для работы с внутренними элементами применяются растачивание, сверление и развертывание. Эти операции необходимы при изготовлении втулок, корпусов и деталей с внутренними посадочными поверхностями.
Как оптимизировать свой заказ и снизить стоимость?
Стоимость обработки во многом зависит от конструкции детали и выбранных допусков. Использование стандартных допусков, упрощение геометрии и правильный выбор материала позволяют значительно сократить затраты. Важно учитывать и время цикла — оно включает загрузку заготовки, резание и технологические паузы, которые напрямую влияют на цену.
Если вы ищете надежного партнера, который сможет выполнить токарные работы на ЧПУ станках для ваших проектов с соблюдением сроков и всех технических требований, стоит обратиться в MetallPro.
Материалы для обработки
На токарных ЧПУ станках обрабатывают большинство промышленных металлов: углеродистые и нержавеющие стали, алюминий, титан, латунь, медь и чугун. Выбор материала влияет на скорость обработки, износ инструмента и итоговую стоимость детали.
Алюминий легче обрабатывается и подходит для лёгких конструкций, тогда как нержавеющая сталь требует более точных режимов резания. Титан используется там, где важны прочность и малый вес, например в авиации и медицине.
Отрасли применения токарной ЧПУ обработки
Детали, изготовленные на токарных ЧПУ станках, применяются практически во всех отраслях промышленности. В авиации это валы и втулки, в автомобильной сфере — оси и шестерни, в медицине — импланты и инструменты. Нефтегазовая отрасль использует точеные элементы для клапанов, соединений и узлов высокого давления.
