Přinášíme čtenářům InformNapalmu překlad zajímavého anglicky psaného článku z webu Naval News: Skrytá hrozba pro námořnictvo: Jak mohou volně dostupné základní snímky sledovat radary .
Článek pojednává o moderních způsobech vedení OSINT za pomoc veřejně přístupných probíhajících záběrů z radarů se syntetickou aperturou (SAR).

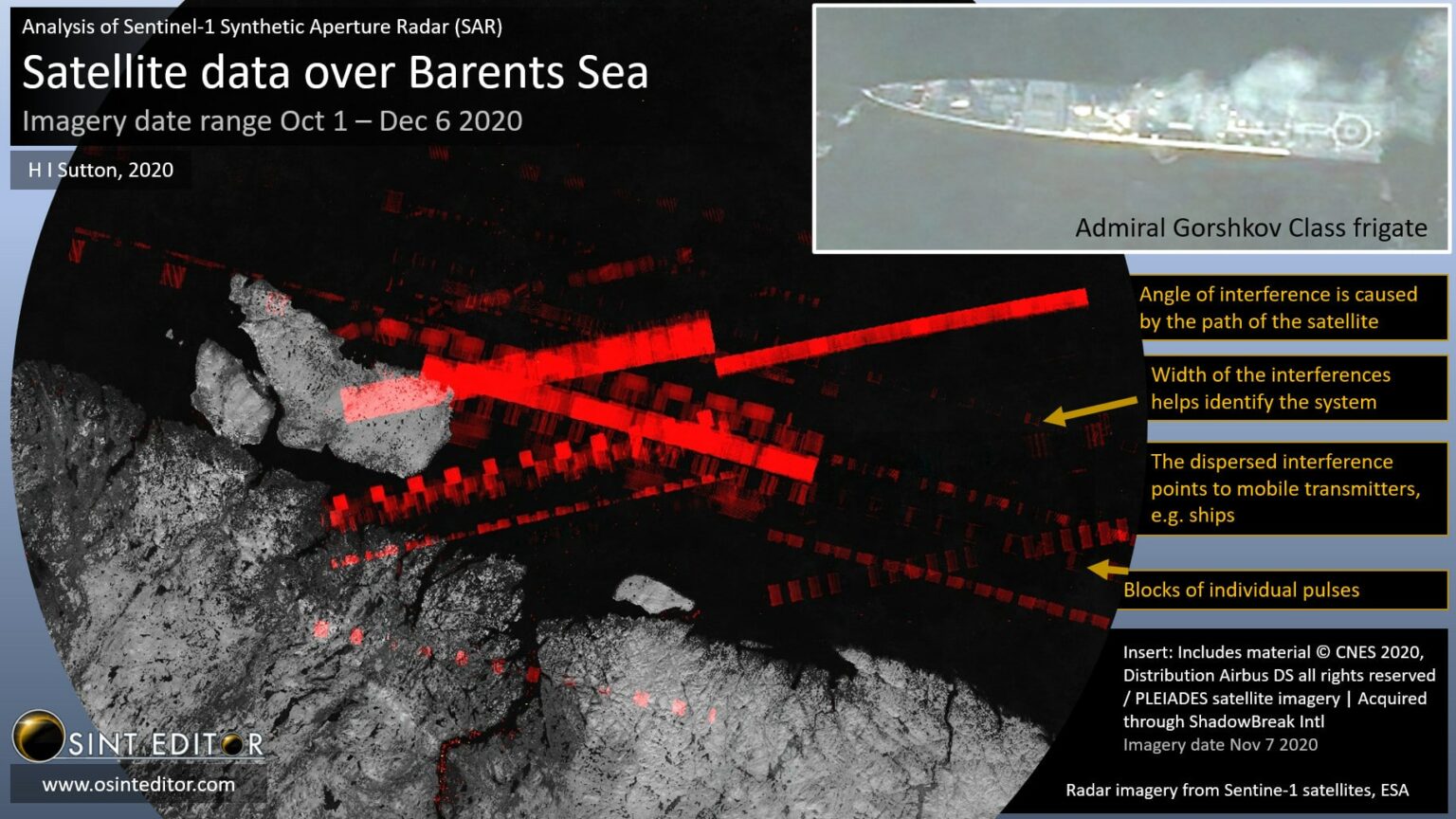

Radiolokační rušení na funkční záběry Sentinel-1 nad Barentsovým mořem, které se kryjí s řadou raketových testů ruského námořnictva. Podobné rušení zpravidla nebývá pozorováno v době, kdy ruské námořnictvo nemá v těchto místech cvičení.
Skryté ruské testy
Nejmodernější ruské vojenské lodě a podíly na testování nových hypersonických raket s částí dráhou letu. Testování probíhá v ledových vodách Barentsova moře, jeden z nejodlehlejších míst na zemikouli. Koná pod příkrovem dlouhé arktické noci a pod silnou vrstvou mraků. Přece jen je třeba sledovat. A to nejen z ponorek NATO (což samozřejmě nelze potvrdit).
Průzkum veřejně přístupných zdrojů (angl. OSINT – Open Source Intelligence) slouží veřejně dostupné údaje k vyhodnocení vojenských hrozeb. Už jsme si zvykli na komerční strukturu záběry, další důležitý kartografický software nebo Google Earth. Je intuitivně jasné, že někdy používáme ik odhalování vojenských tajemství. „Nedohlédnou“ však skrz mraky nebo v noci. K tomu se hodí jinak méně známé komerční družice. Používají technologie, které říkají radiolokační syntéza apertury (anglicky: Synthetic aperture radar – SAR), a pokrývají zóny, které jsou běžnými satelitními obrázky skryty. V zásadě radar, aby fungovali tzv. vidět skrz mrak nebo v noci. Před SAR satelity nedokáže schovat ani polární zimu.
Hlavním zdrojem pro OSINT je dvojice satelitů Sentinel-1. Jsou součástí Evropské radarové observatoře, společné iniciativy Kopernikus od Evropské komise (EK) a Evropské kosmické agentury (ESA). Data jsou sdílena na síti a volně přístupná.
Družice Sentinel-1 mají vadu, kterou můžete použít jako přednost. Jiné radarové přenosy je dokážou přechodně „oslepit“. To přesto zkresluje radarový obrázek, ale také poskytuje neplánovanou účinnost s týmem, že je toto využití použitelné k lokalizaci a někdy ik identifikaci příslušného radaru.
Radarové rušení na strategickém významném ostrově Chaj-nan v Jihočínském moři. Data nasbíraná v průběhu určitých období jsou zobrazována přes sebe. Analýzy zpracoval twitterový uživatel d-atis , který používá vlastní nástroje a metody.
Odborní vojenští specialisté používají podobné technologie již dlouhá léta. Družice určené k jejich použití dokážou detekovat a klasifikovat nejrůznější radary. Sentinel-1 má omezený provozní rozsah. Vysílá jen na frekvenci 5,4 GHz s přenosovou kapacitou 100 MHz, protože mu brání radary vysílající na frekvenci 5 300 až 5 500 MHz. Zkrátka to znamená, že sleduje pouze radary používající frekvenci, které jsou podobné jeho vlastním.
Stejně jako v případě obecné informace v OSINT jsme se neměli zaměřit na to, co družice nedokáže, ale na to, co dokáže. Prostřednictvím má omezený senzorický obraz, dokáže vyzradit vojenskou tajemství. A mají-li pozorovatelé jisté technické dovednosti, jsou schopni dát další zajímavý monitorovací obrázek. Je to zvlášť aktuální v kombinaci s dalšími OSINT zdroji.
Technické prostředky vytvářejí analytiku obsahují nástroje OSINT Editor sledující rušení na frekvenci 5 GHz . Tento kombinuje několik zobrazení ze Sentinelu-1 přes sebe a používá algoritmy k různým signálům. Mezi jeho možnosti patří i detekce statických zdrojů radarového záření.
Ze zobrazení se toho můžete dozvědět hodně. Rozsah rušení a opakování impulzů pomáhá identifikovat systém. Snadno se klasifikují staré radary, které jsou analogové a zpravidla fungují se standardní standardně opakovanou pulzací. Můžeme přesně poznat, jak se přesně otáčejí, když kolem prolétá družice. Modernější radary poskytují odrušovací systémy generující zamotanější interferenční obrázek. Což však určit, že nelze identifikovat.
Ze starých radarů je snazší sejmout „otisky prstů“, protože jsou předvídatelnější. Někdy mohou rušení generovat také meteorologické radary nebo jiná civilní zařízení, musíme však vždy zohlednit souvislosti. Provozní režim tohoto radaru velmi připomíná deset, který byl sledován v Libyi .
Umístění SAR můžete lokalizovat přiložením obrázků z několika družicových průletů přes sebe. Rušení obvykle tvoří pruh přes obraz. Máme-li tedy záběry ze dvou průletů družice s pruhy v různých úhlech, je křížení pruhu místě, kde se nachází SAR. Radar lze lokalizovat v kombinaci s komerčními strukturami záběrů ve vysokém rozlišení (např. Google Earth). Nebo alespoň zúžit okruh hledání. Dokončit i když radiolokační křížová detekce možná není, tak se dá zdroj často dohledat v pásmu rušení.
Plavidla se touto „křížovou“ metodou lokalizují hůře, protože se pohybují. V některých případech však můžete určit typ vojenské lodi. K primární identifikaci je obvykle zapotřebí jisté znalosti souvislostí a dalších OSINT dat. Jak můžete vidět, některé vojenské lodě patří mezi nejmodernější a nejbojeschopněji v rámci svých flotily.
Průzkum veřejně přístupných zdrojů může tyto metody používat k monitorování námořní situace nejen v ruské Arktidě. Vojenské lodě u čínského pobřeží, blízko Libye nebo pobřežní pozemní radary jsou také ve středu pozornosti.
Průzkum veřejně přístupných zdrojů může ohrozit námořní operace jakéhokoli státu. Je zdarma, je k dispozici a jeho data se celkem snadno analyzují. Každý, kdo má připojení na internet, může teoreticky najít vojenské lodě při plnění úkolů. Data z radarového satelitu nejsou velmi snadno a intuitivně srozumitelná, umožňují však OSINT pozorovatelům další nástroj ke sledování flotily. Žádná flotila se pak před OSINT neschová.
Autorem článku je H. I. Sutton . Píše o záhadných a méně známých ponorkách, vyhledává neobvyklou a zajímavou techniku a lodě zapojené do skrytých konfrontací pod vlnami. Ponorky, zejména ty pro zvláštní účely, a proměnlivý svět podmořské války jsou témata jeho bádání. K tomu kombinuje nejmodernější technologie OSINT s klasickou analýzou v obranné sféře. Občas na tuto tématiku vyžaduje knihu, k níž namaluje ilustrace na základě vlastního rozboru. Má osobní web „Skryté břehy“ věnující se těmto tématům (www.hisutton.com).
