    Расейскі БПЛА “Арлан-10” складаецца з дэталяў вытворчасьці ЗША і іншых краінаў – фотасправаздача

    on 2018-02-02 | 0 Comment | Аналітыка | Галоўнае | Данбас | Навіны | Падзеі Print This Post Print This Post
    • ru
    • de
    • by
    • cz
    • ua
    • en
    • bg
    • sv
    • no
    • dk

    Шматфункцыянальны бесьпілётны лятальны комплекс “Арлан-10” Збройныя Сілы РФ актыўна выкарыстоўваюць у баявых дзеяньнях супроць Украіны на Данбасе. У адкрытых крыніцах маецца інфармацыя прат тое, што комплекс распрацаваны расейскім прадпрыемствам «Специальный технологический центр» (рас.) і ўваходзіць у склад расейскай адзінай сыстэмы кіраваньня тактычнага зьвяна, якая рэалізуе канцэпцыю сеткацэнтрычнае вайны. Было выяўленае, што расейскі вытворца зрабіў толькі корпус і навігацыйны прыймач МНП-М7. Ды і ён створаны на базе мікрасхемы ADSP-BF534 амэрыканскае кампаніі Analog Devices. Астатнія прылады: GPS-трэкэр, стартэр-генэратар, рухавік, модуль запальваньня, палётны кантролер, модуль перадачы тэлемэтрыі й GPS-модуль зробленыя ў ЗША, Нямеччыне, Японіі, Кітаі і іншых краінах. Гэтыя тэхналёгіі зьяўляюцца таварамі падвойнага прызначэньня, якія Расія набывае й выкарыстоўвае ў ваенных мэтах.

    БПЛА ўпаў у акваторыі Азоўскага мора

    Валянтэры каманды «Армія SOS» эксклюзіўна надалі супольнасьці InformNapalm справаздачу, у якой пададзеная інфармацыя пра складнікі расейскага БПЛА “Арлан-10” (бартавы №10332), які ўпаў 6 лістапада 2016 году ў раёне населенага пункту Мялекіна Мангушскага раёну Данецкае вобласьці ў акваторыі Азоўскага мора. Лёгі палётаў, апублікаваныя ў папярэдняй справаздачы, сьведчаць пра тое, што з дапамогаю гэтага БПЛА падразьдзяленьні расейскае арміі неаднаразова зьдзяйсьнялі паветраную выведку ўкраінскае тэрыторыі, яшчэ з пачатку апэрацыі захопу Крыма. Таксама бесьпілётнік зьдзяйсьняў выведвальныя палёты на Данбасе. Мейсцы запуску БПЛА – пункты, што месьцяцца ва акупаваным Крыме, а таксама на вайсковых палігонах РФ у Краснадарскім краі і Валгаградзкай вобласьці Расеі.

    Российский БПЛА Орлан-10 состоит из деталей производства США и других стран — фотоотчет

    «Нашыя тэхнары разабралі гэты бесьпілётнік да шрубкі, адпарывалі элемэнты ад солі, прааналізавалі ўсе пляты й схемы», – пракамэнтавалі валянтэры «Армія SOS».

    У выніку гэтай карпатлівай працы было высьветленае, з чаго складаецца расейскі БПЛА “Арлан-10”.

    “Арлан-10” у дэталях

    GPS-трэкэр

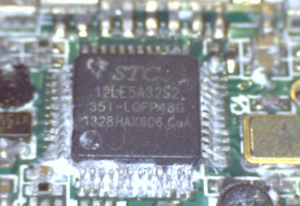

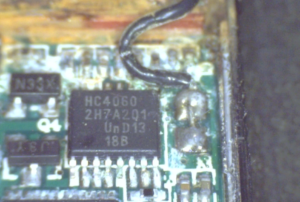

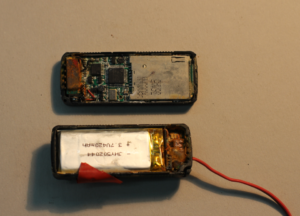

    GPS-трэкэр знаходзіцца за +100/150 мм ад тэхналягічнага адсеку злучальніка крыла. Тып сілкаваньня: стацыянарнае і ад уласнага акумулятара. SIM-карты ў модулі перадачы дадзеных не было, мажліва, трэкэр прашыты пад пэўныя сецівы. Мікрасхемы з маркаваньнем HC4060 2H7A201 і STC 12LE5A32S2 35i вытворчасьці КНР.

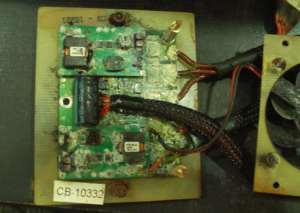

    Стартэр-генэратар

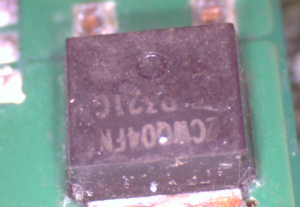

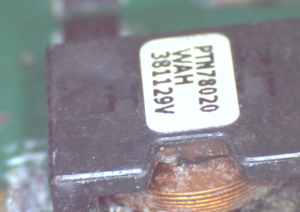

    PTN78020 – вытворчасьці амэрыканскае кампаніі Texas Instruments Incorporated.

    Рухавік, модуль запальваньня

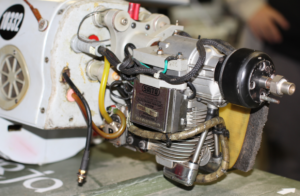

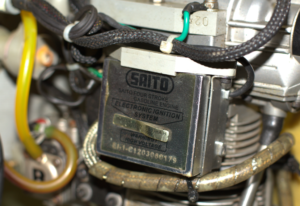

    Рухавік нутранага згараньня японскага вытворцы SAITO разам з модулем запальваньня 4,8-9В, 500mA.

    Палётны кантролер

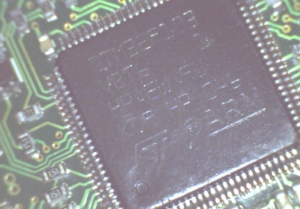

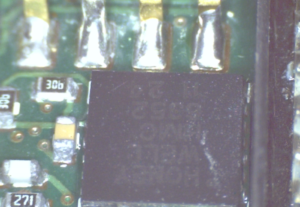

    Зроблены на мікрасхеме STM32F103 LQFP франка-італійскага вытворцы мікраэлектронікі STMicroelectronics. Як датчыкі вымярэньня ціску выкарыстаныя мікрасхемы MPXA4115A і MPXV5004DP амэрыканскае кампаніі Freescale Semiconductor (зараз кампанія належыць галяндзкай NXP Semiconductors N.V.). Датчык-компас HMC6352 ад амэрыканскае кампаніі Нoneywell.

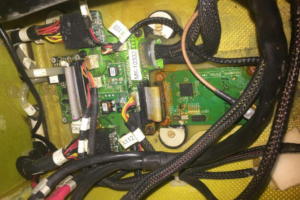

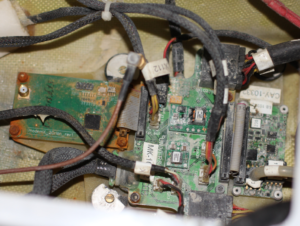

    Фатаздымкі палётнага кантролеру ў зборы

    Модуль перадачы тэлемэтрыі

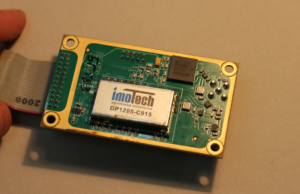

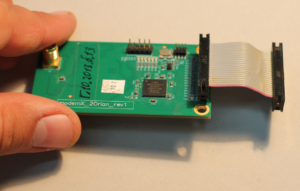

    Дыяпазон перадачы дадзеных на частаце 902-928 МГц. Кіраваньне модулем рэалізаванае на базе мікракантролеру ATxmega256A3 амэрыканскае кампаніі Microchip. Высокачастотны ўзмацняльнік RF3110 амэрыканскага вытворцы Quorvo. Прыймач DP1205-C915 нямецкае кампаніі AnyLink з налепкай расейскага дыстрыбутара ImoTech. Антэна – 2/3 клясычны чвэрцьхвалёвы дыполь на 915 МГц, вэртыкальная палярызацыя, усталяваная ў хваставой паражніне.

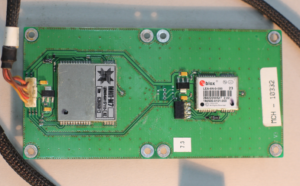

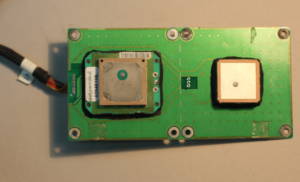

    GPS-модуль

    Рэалізаваны на базе GLONASS, GPS і QZSS прыймача  LEA-6N швайцарскае кампаніі u-blox у пары з расейскім МНП-М7 (які пабудаваны на мікрасхеме ADSP-BF534 амэрыканскае кампаніі Analog Devices).

    Станам на студзень 2018 году задакумантаваныя 9 фактаў стратаў гэтага тыпу БПЛА ў Луганскае й Данецкае абласьцёх. Зь іх 3 крушэньні адбыліся ў выніку збою сыстэмаў, выкліканых працаю украінскіх сродкаў радыёэлектроннай барацьбы, а 6 разоў “Арлан-10” зьбівалі з дапамогаю стралковае зброі й СПА.

    З дапамогаю дакумантаў, перахопленых актывістамі Ukrainian Cyber ​​Alliance ў начальніка выведкі 2-га акупацыйнага армейскага корпусу (Луганск) 8-й агунальвайсковай арміі ЗС РФ,  было вызначанае, што ў склад абслугі БПЛА ўваходзілі кадравыя расейскія вайскоўцы, на кожны вылет БПЛА складалі рапарт, адрасаваны начальніку выведкі 12-га камандаваньня рэзэрву ЗС РФ


    Матар’ял да публікацыі падрыхтавалі Міхаіл Кузьняцоў і Раман Бурко адмыслова для сайту міжнароднае выведвальнае супольнасьці InformNapalm.

    Пераклаў на беларускую мову Дзяніс Івашын.
